PLACA DE DESARROLLO Y ENTRENAMIENTO AVANZADA PARA MICROCONTROLADORES PIC DE 40 PINES y dsPIC30

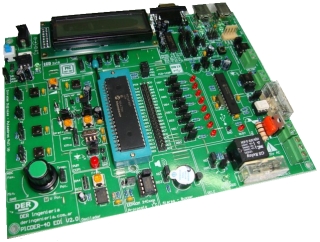

La placa de desarrollo PICDER-40 EDI es una de las más completas del mercado, ofreciendo una amplia variedad de perifericos para la práctica y diseño de sistemas embebidos basados en microcontroladores PIC DIP40. Es compatible con las familias PIC16 y PIC18, ofreciendo la posibilidad de trabajar con una amplia gama de microcontroladres.

Descripción

El KIT de desarrollo y entrenamiento PICDER-40 EDI (Educativo, Desarrollo e Industrial) provee todas las herramientas necesarias para poner en práctica ejercicios de programación de microcontroladores Microchip PIC de 40 pines de las familias PIC16 y PIC18, pudiendo estudiar todas sus respuestas utilizando características del CPU y de todos los periféricos integrados.

El diseño de la tarjeta fue pensado para cubrir necesidades didácticas y educativas, proveer hardware directo para desarrollo y diseño, y brindar recursos de implementación de sistemas embebidos industriales.

Se puede trabajar con el módulo ADC, Timer0, Timer1, PWM, los módulos CCP1, CCP2 en modo comparación, comunicación con protocolo I2C y con el módulo USART entre otras cosas.

El KIT permite desarrollar aplicaciones USB 2.0 a Full Speed brindando un hardware directo para aprovechar al máximo el módulo incorporado en el microcontrolador PIC18F4550. Se puede utilizar el Microchip USB firmware framework programado en lenguaje C (incluido en el CD-ROM) para emular un puerto serie COM con un driver propietario de Microchip.

El sistema permite utilizar Bootloader y así grabar el microcontrolador desde el puerto USB sin necesidad de utilizar un programador adicional.

El KIT incorpora un programador-debugger y analizador lógico on-board USB para así no requerir ningún hardware adicional para funcionar. El KIT PICDER-40 EDI es completamente funcional, versátil y autónomo.

Display LCD alfanumérico y led 7 segmentos

La placa de desarrollo PICDER-40 EDI permite el manejo de displays LCD alfanuméricos y de led tipo 7 segmentos para exhibición de información y datos en sus proyectos.

Comunicación USB

La placa de desarrollo PICDER-40 EDI  incorpora diferentes comunicaciones USB embebidas para abarcar distintos tipos de implementaciones para transmisiones serie de datos:

- Comunicación USB-UART: La placa incorpora un conversor USB-SERIE que permite emular en la PC un puerto COM virtual para realizar comunicaciones seriales sin las obsoletas interfaces RS-232.

- Comunicación USB 2.0: La placa incorpora hardware para comunicación USB 2.0, utilizando los módulos USB integrados en microcontroladores como el PIC18F2550 y el PIC18F4550.

Comunicaciones inalámbricas mediante DER-RF Wireless Kit

La placa de desarrollo PICDER-40 EDI  soporta una serie de placas accesorias que expanden su funcionalidad según la necesidad del desarrollador. Entre las mismas se encuentra la placa accesoria DERBOARD RF que permite realizar enlaces de RF entre otros equipos electrónicos o la PC. Puede solicitar con la placa de desarrollo PICDER-40 EDI  el KIT de comunicaciones inalámbricas DER-RF Wireless Kit compuesto por la placa DERBOARD RF y un módulo RF con conexión USB con la PC. De esta manera puede realizar comunicaciones seriales entre la placa de desarrollo y la PC para diferentes aplicaciones de control remoto.

La placa DERBOARD RF utiliza los módulos APC220 que comercializa en Argentina la empresa CTM Electrónica.

www.ctmelectronica.com.ar

El kit de desarrollo PICDER-40 EDI es ideal para...

- Ambientes educativos como escuelas técnicas secundarias, terciarias y universitarias.
- Institutos privados de capacitación.
- Desarrolladores independientes y de empresas.
- Personal de mantenimiento.
- Aficionados de electrónica.
- Técnicos en electrónica, Ingenieros en electrónica e industriales y Bioingenieros.

Calidad del producto

La placa de desarrollo PICDER-40 ED es utilizada en numerosos centros educativos y de capacitación, entre los que se pueden mencionar el Centro Regional de Entrenamiento de Microchip en Rosario y la Universidad Nacional de Rosario. Esto es una prueba de la calidad de nuestros productos.

Placa accesorias, línea DERBOARD

Para aumentar las prestaciones del kit de desarrollo PICDER-40 EDI, DER Ingeniería diseña y fabrica una serie de placas accesorias. El usuario puede personalizar su kit de desarrollo de acuerdo a sus necesidades.

PLACAS ACCESORIAS:

- DERBOARD KEYBOARD: Placa accesoria para trabajar con teclado matricial de 4x4.

- DERBOARD MOTOR HB: Placa accesoria para control de motores paso a paso y DC.

- DERBOARD RTC: Placa accesoria para trabajar con reloj de tiempo real DS1307 y pila de Back Up.

- DERBOARD SD-CARD: Placa accesoria para trabajar con tarjetas de memoria SD-CARD y microSD-CARD.

- DERBOARD Ethernet: Placa accesoria para conectividad Ethernet basada en el ENC28J60.

- DERBOARD RF: Placa accesoria para enlaces RF con la PC y otras placas.

- DERBOARD dsPIC30: Placa accesoria para trabajar con el dsPIC30F3013 sobre el kit PICDER-40 EDI.
